АВВГ - П 2х10
Кабель силовой аллюминиевый АВВГ - П 2х10
Силовой кабель АВВГ-П 2x10 плоской формы применяется для передачи электрической энергии к неподвижным электротехническим установкам. Наиболее целесообразна эксплуатация данной марки в скрытой проводке при одиночной прокладке.
Прокладывают трассы АВВГ-П 2x10 в:
- воздухе, если исключена опасность повреждений механического характера во время эксплуатации;
- помещениях с разной влажностью, включая сухие и сырые постройки;
- в специальных сооружениях (туннелях, каналах, коллекторах, кабельных эстакадах и т.п.).
Разрешается использование изделия по трассам с любым углом. Алюминий выбран материалом для изготовления токопроводящих жил, это легкий металл с высокой электропроводимостью. К тому же, он значительно дешевле меди, отличается хорошей теплоотдачей, стойкостью к химически активным веществам. В этом маркоразмере жилы изготовлены из цельной алюминиевой проволоки, что позволяет обходиться без кабельных наконечников при монтаже. Материалом изоляции жил и наружной оболочки АВВГ-П 2x10 служит поливинилхлоридный пластикат – диэлектрик, устойчивый к действию агрессивных веществ: кислот, щелочей. Он обладает высокой прочностью и стойкостью к солнечному излучению.

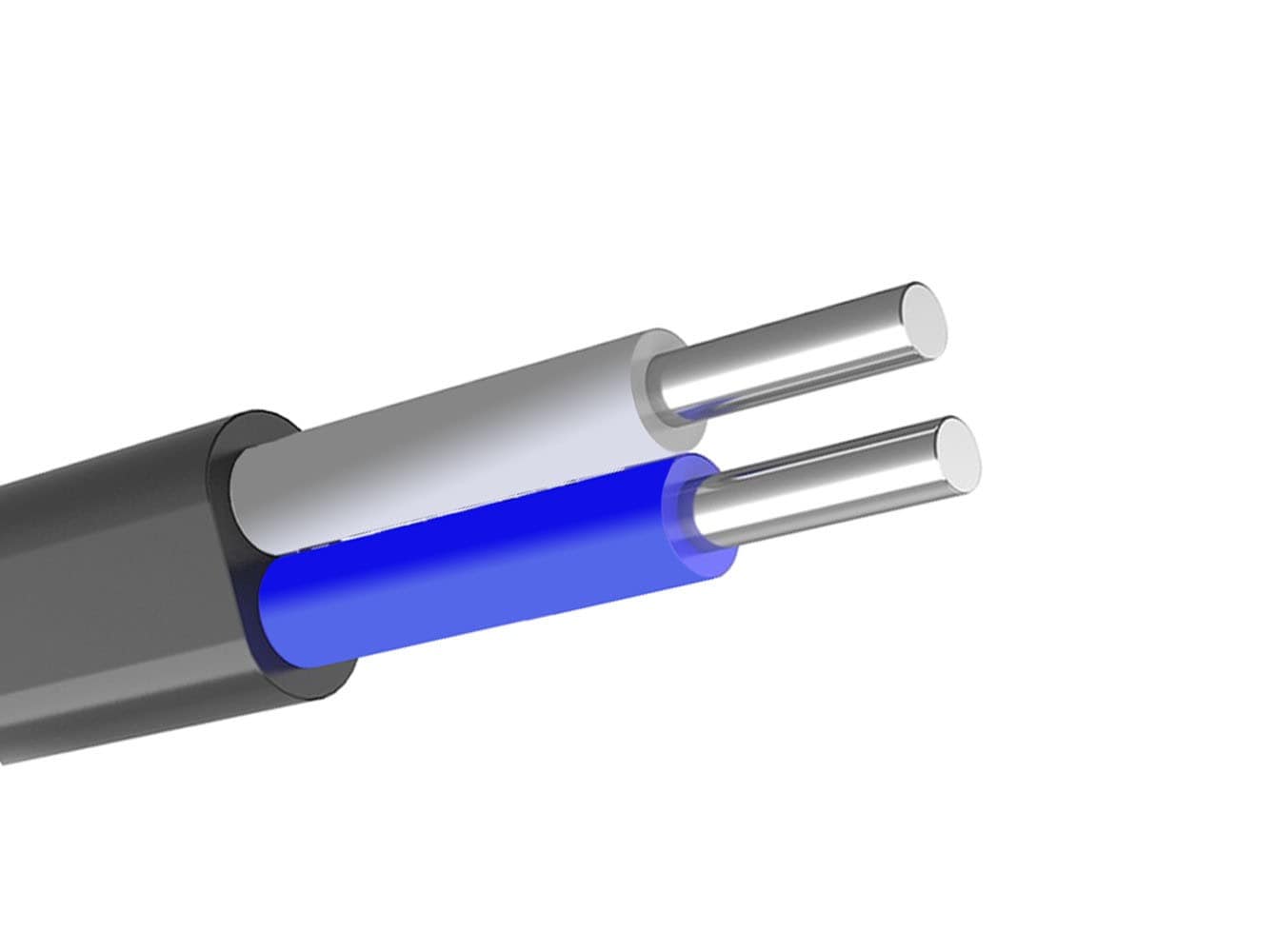

Конструкция кабеля АВВГ-П 2x10
АВВГ-П 2x10 состоит из следующих элементов:
1 – главные элементы любого кабеля – токопроводящие жилы. Для их изготовления использовали монолитные проволоки из алюминия круглой формы.
2 – жилы отделены одна от другой слоем поливинилхлоридного пластиката, который служит электрической изоляцией. Жилы в кабеле располагаются параллельно, в одной плоскости. Для простоты монтажа окраска изоляции у каждой жилы своя, отличная от другой. Цвет регламентируется государственным стандартом, но по требованию заказчика может меняться. Постоянные цвета имеют жилы:
- нулевая – синий.
- заземляющая – двухцветная – с чередованием желтого и зеленого.
3 – вся конструкция помещается в поливинилхлоридную оболочку, которая придает проводнику плоскую форму. Она служит механической защитой и ограждает от проникновения пыли и влаги.
Технические характеристики АВВГ-П 2x10
Высокий уровень качества кабеля АВВГ-П 2x10 в сочетании с невысокой ценой позволили занять ему достойное место среди изделий проводниковой продукции. Далее приведены некоторые параметры данной марки:
- номинальное напряжение 0,66/1 кВ;
- диапазон температур окружающей среды от -50°С до +50°С;
- монтаж без предварительного подогрева производится при температуре не ниже -15°С;
- климатическое исполнение ХЛ и Т, категорий размещения 1 и 5;
- прочность при разрыве – 12,5 Н/мм;
- относительное удлинение на участке при разрыве – 150%;
- теоретический вес – 150 кг/км;
- внешний диаметр – 8,0 мм;
- радиус изгиба – не менее 7,5 наружных диаметров.
Режимы нагрева жил:
- длительно-допустимая +70°С;
- при перегрузке +90°С;
- максимальная при КЗ +160°С.
Токовая нагрузка:
- в воздухе – 50 А;
- на земле – 59 А;
Ток КЗ – 0,7 кА.
