КВВГЭнг (ГОСТ) 19х1,5

Кабель КВВГЭнг (ГОСТ) 19х1,5

кабель контрольный экранированный с 19 жилами сечением 1,5 квадратных миллиметров в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности с низким выделением дыма, полная маркировка: КВВГЭнг(А) 19*1.5 .

Характеристики кабеля КВВГЭнг 19х1,5

Вид климатического исполнения: УХЛ, 1-5 категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации кабеля контрольного КВВГЭнг 19х1.5: -50°С.
Максимальная температура эксплуатации: +50°С.
Влажность воздуха при эксплуатации кабеля КВВГЭнг 19*1,5 не должна превышать 98%.
Монтаж экранированного контрольного кабеля КВВГЭнг 19х1.5 производится при температуре не ниже -15°С.
Кабели КВВГЭнг(А) не распространяют горение при групповой прокладке по категории (А).
Минимальный радиус изгиба КВВГЭнг 19х1,5: 95,4 миллиметров.
Класс пожарной безопасности по ГОСТ 31565-2012: П1б.8.2.5.4
Вес кабеля КВВГЭнг 19*1.5: 0,615 килограмм в метре.
Толщина изоляции жил: 0,6 миллиметров.
Объём горючей массы кабеля контрольного КВВГЭнг 19х1,5: 236 литров на километр.
Сопротивление изоляции жил: 10 Момхкм.
Теплота сгорания горючей массы кабеля КВВГЭнг 19х1.5: 6910 МДж/км.
Наружный диаметр кабеля контрольного КВВГЭнг 19*1,5: 17 миллиметров.
Срок службы КВВГЭнг 19х1.5 не менее 25 лет с даты изготовления.
Активное сопротивление жилы кабеля КВВГЭнг 19х1,5: 12,6 Ом на километр.

Расшифровка маркировки КВВГЭнг(А) 19*1,5

К - кабель контрольный.
В - изоляция из ПВХ пластиката.
В - оболочка из ПВХ пластиката.
Г - не имеет брони.
нг - имеет пониженную пожарную опасность.
(А) - категория пожарной безопасности.
19 - количество медных токопроводящих жил.
1,5 - сечение жил в квадратных миллиметрах.

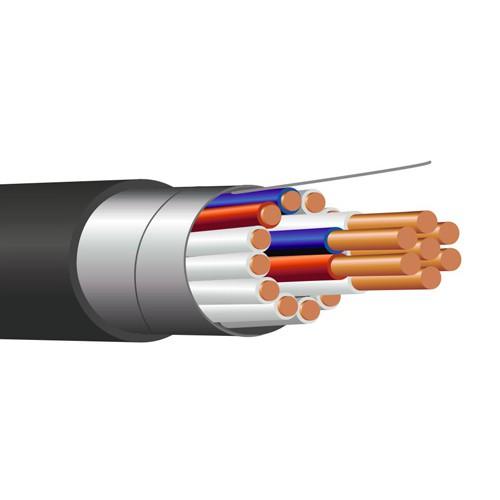

Конструкция кабеля контрольного КВВГЭнг 19х1.5

1) Жила - медная однопроволочная первого класса по ГОСТ 22483-77.
2) Изоляция - из негорючего ПВХ пластиката.
3) Экран - из медной фольги.
4) Заполнение - из ПВХ пластиката пониженной пожарной опасности.
5) Оболочка - из пожаробезопасного ПВХ пластиката.

Применение кабеля КВВГЭнг 19х1,5

Контрольный экранированный кабель КВВГЭнг 19*1.5 предназначен для стационарного присоединения к электрическим приборам и аппаратам с номинальным переменным напряжением до 660 Вольт с частотой до 100 Герц.
Кабель КВВГЭнг 19х1,5 применяют в кабельных сооружениях и помещениях, где требуется защита от влияния внешних электрически полей.
